Skrzynki rozprężne NeoFlexGold

Skrzynka rozprężna 3 x 63 z anemostatem Ø 125/L=350 mm

Super płaski - o wysokości zaledwie 80 mm - kolektor do rozdzielania strumienia powietrza. Wyposażony jest w 6 króćców o średnicy 90 mm z podejściem przewodu głównego o średnicy 180 mm (przyłącze pod kątem 90° z możliwością zaElement końcowy systemu NeoFlexGold z podejściem pod anemostat/kratkę zmniejszający prędkość przepływającego strumienia powietrza do lub od anemostatu/kratki. Zapewnia cichy przepływ powietrza.miany średnicy podejścia przewodu głównego ze 180 mm na 160 lub 125 mm). Wkomplecie uszczelki i zaślepki (do zaślepienia niewykorzystanych króćców średnicy 63 mm).

W zestawie znajduje się:

  • skrzynka rozprężna 3 x DN 63 (90º)
  • anemostat nawiewny lub wywiewny o średnicy 125 mm
  • kanał służący do przejścia przez strop wykonany ze stali ocynkowanej o długości 350 mm
  • komplet uszczelek
  • dwie zaślepki o średnicy 63 mm (do zaślepienia niewykorzystanych króćców)
  • zaślepka o średnicy 125 mm do zaślepienia kanału wylotowego w trakcie trwających prac budowlanych
skrzynka rozprezna z anemostatem 3x63
Kod produktuNazwa
XF-TUBE-63VA350 NeoFlexGold 63 skrzynka rozprężna 3x63 z anemostatem wywiewnym Ø125 L=350mm

Skrzynka rozprężna 3 x 63 bez anemostatu Ø 125 kąt 90º

Element końcowy systemu NeoFlexGold z podejściem pod anemost at/kratkę zmniejszający prędkość przepływającego strumienia powietrza do lub od anemostatu/kratki.
Zapewnia cichy przepływ powietrza.

W zestawie znajduje się:

  • skrzynka rozprężna 3 x DN63 (90º) z podejściem pod anemostat o średnicy 125 mm
  • komplet uszczelek i dwie zaślepki o średnicy 63mm (do zaślepienia niewykorzystanych króćców)
  • zaślepka o średnicy 125 mm do zaślepienia kanału wylotowego w trakcie trwających prac budowlanych
1113301-1-los

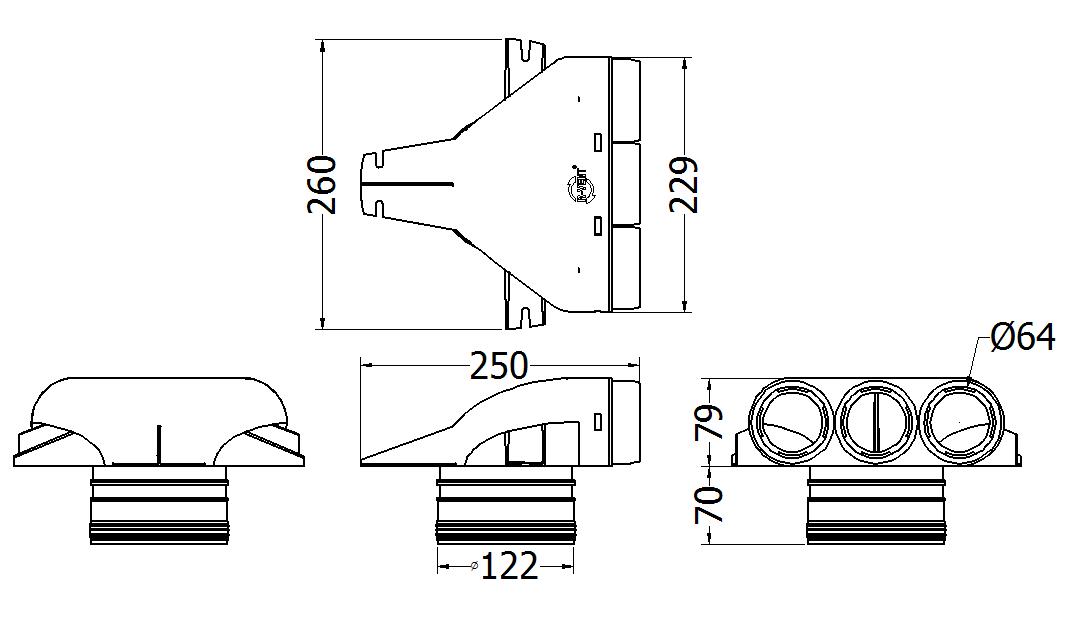

SKRZYNKA ROZPRĘŻNA 3xDN63 90 - wymiary
Kod produktuNazwa
XF-TUBE-63VTWV NeoFlexGold 63 skrzynka rozprężna 3 x 63 bez anemostatu Ø125

Straty ciśnienia (Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.)

Przepływ powietrza
[m³/h]
Instalacja nawiewnaInstalacja wywiewna
Ilośc wykorzystanych przyłączyStrata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączyStrata ciśnienia
[Pa]
25 1 3 1 2
50 2 5 2 4
75 3 6,5 3 5,5

Skrzynka rozprężna 3 x 63 bez anemostatu Ø 125 kąt 180°

Element końcowy systemu NeoFlexGold z podejściem pod anemostat/kratkę zmniejszający prędkość przepływającego strumienia powietrza do lub od anemostatu/kratki. Zapewnia cichy przepływ powietrza.

W zestawie znajduje się:

  • skrzynka rozprężna 3 x DN 63 (180º) z podejściem pod anemostat o średnicy 125 mm
  • komplet uszczelek i dwie zaślepki o średnicy 63 mm (do zaślepienia niewykorzystanych króćców)
  • zaślepka o średnicy 125 mm do zaślepienia kanału wylotowego w trakcie trwających prac budowlanych
3 x 63 bez anemostatu Ø125 kąt 180 Verloop 63www

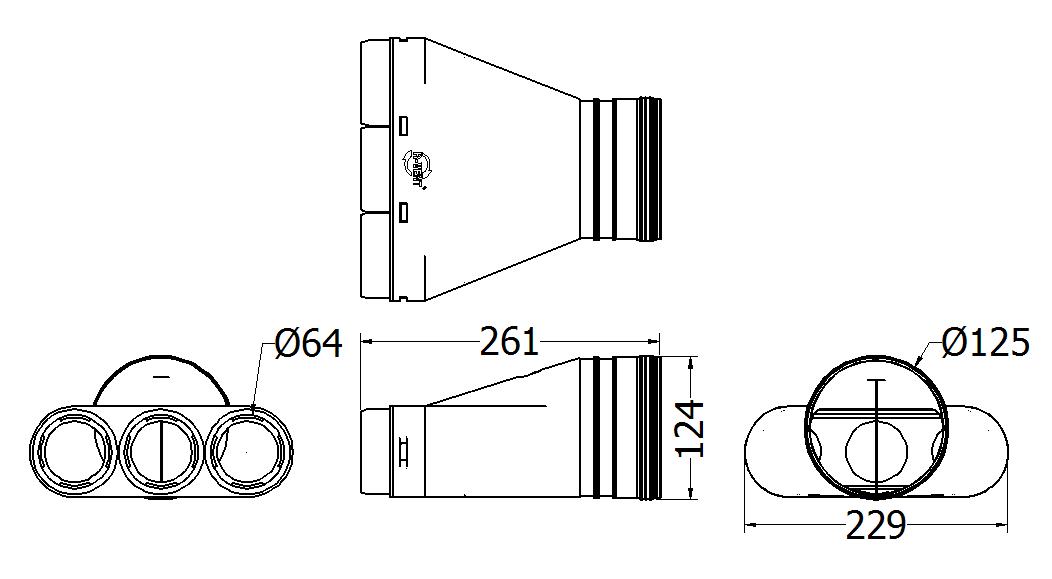

SKRZYNKA ROZPRĘŻNA 3xDN63 180 stopni - wymiary 25-06-2013
Kod produktuNazwa
XF-TUBE-63VTWVP NeoFlexGold 63 skrzynka rozprężna 3 x 63 bez anemostatu Ø125 kąt 180°

Straty ciśnienia (Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.)

Przepływ powietrza
[m³/h]
Instalacja nawiewna Instalacja wywiewna
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
25 1 2,5 1 1,5
50 2 4 2 3
75 3 5 3 4,5

Skrzynka rozprężna 1 x 90 z anemostatem Ø 125 L = 350 mm

Element końcowy systemu NeoFlexGold z podejściem pod anemostat/kratkę zmniejszający prędkość przepływającego strumienia powietrza do lub od anemostatu/kratki. Zapewnia cichy przepływ powietrza.

W zestawie znajduje się:

  • skrzynka rozprężna 1 x DN63 (90º)
  • anemostat nawiewny lub wywiewny o średnicy 125 mm
  • przejście przez strop wykonane ze stali ocynkowanej (L=350mm)
  • uszczelka o średnicy 90 mm oraz zaślepka o średnicy 125 mm do zaślepienia kanału wylotowego w trakcie trwających prac budowlanych
skrzynka rozprężna 1X90 z anemostatem wywiewnym Ø125 L350mm 1113391www NeoFlexGold 90 skrzynka rozprężna 1x90 z anemostatem wywiewnym Ø125 L=350mm
skrzynka rozprężna 1X90 z anemostatem nawiewnym Ø125 L350mm 1113390www NeoFlexGold 90 skrzynka rozprężna 1x90 z anemostatem nawiewnym Ø125 L=350mm
Kod produktuNazwa
XF-TUBE-90VA350 NeoFlexGold 90 skrzynka rozprężna 1x90 z anemostatem wywiewnym Ø125 L=350mm
XF-TUBE-90VT350 NeoFlexGold 90 skrzynka rozprężna 1x90 z anemostatem nawiewnym Ø125 L=350mm

Skrzynka rozprężna 1 x 90 bez anemostatu Ø 125 kąt 90º

Element końcowy systemu NeoFlexGold z podejściem pod anemost at/kratkę zmniejszający prędkość przepływającego strumienia powietrza do lub od anemostatu/kratki.
Zapewnia cichy przepływ powietrza.

W zestawie znajduje się:

  • skrzynka rozprężna 1 x DN90 (90º) z podejściem pod anemostat o średnicy 125 mm
  • uszczelka oraz zaślepka o średnicy 125 mm do zaślepienia kanału wylotowego w trakcie trwających prac budowlanych
skrzynka rozprężna 1 x 90 bez anemostatu Ø125   1113390www

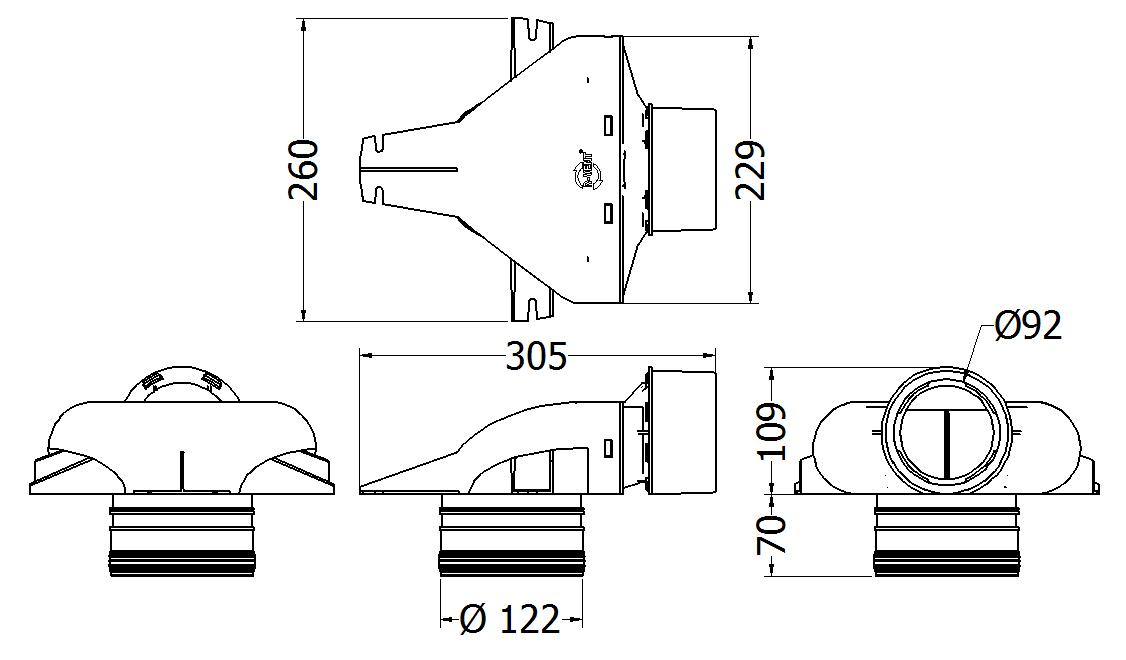

SKRZYNKA ROZPRĘŻNA 1X DN90 90st - wymiary 25-06-2013
Kod produktuNazwa
XF-TUBE-90VTWV NeoFlexGold 90 skrzynka rozprężna 1 x 90 bez anemostatu Ø125

Straty ciśnienia (Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.)

Przepływ powietrza
[m³/h]
Instalacja nawiewnaInstalacja wywiewna
Ilośc wykorzystanych przyłączyStrata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączyStrata ciśnienia
[Pa]
20 1 2 1 2
30 1 4,5 1 3
40 1 7 1

6

50 1 14 1 9

Skrzynka rozprężna 1 x 90 bez anemostatu Ø 125 kąt 180°

Element końcowy systemu NeoFlexGold z podejściem pod anemostat/kratkę zmniejszający prędkość przepływającego strumienia powietrza do lub od anemostatu/kratki.
Zapewnia cichy przepływ powietrza.

W zestawie znajduje się:

  • skrzynka rozprężna 1 x DN90 (180º) z podejściem pod anemostat o średnicy 125 mm
  • uszczelka oraz zaślepka o średnicy 125 mm do zaślepienia kanału wylotowego w trakcie trwających prac budowlanych
skrzynka rozprężna 1 x 90 bez anemostatu Ø125 kąt 180 Verloop 90www

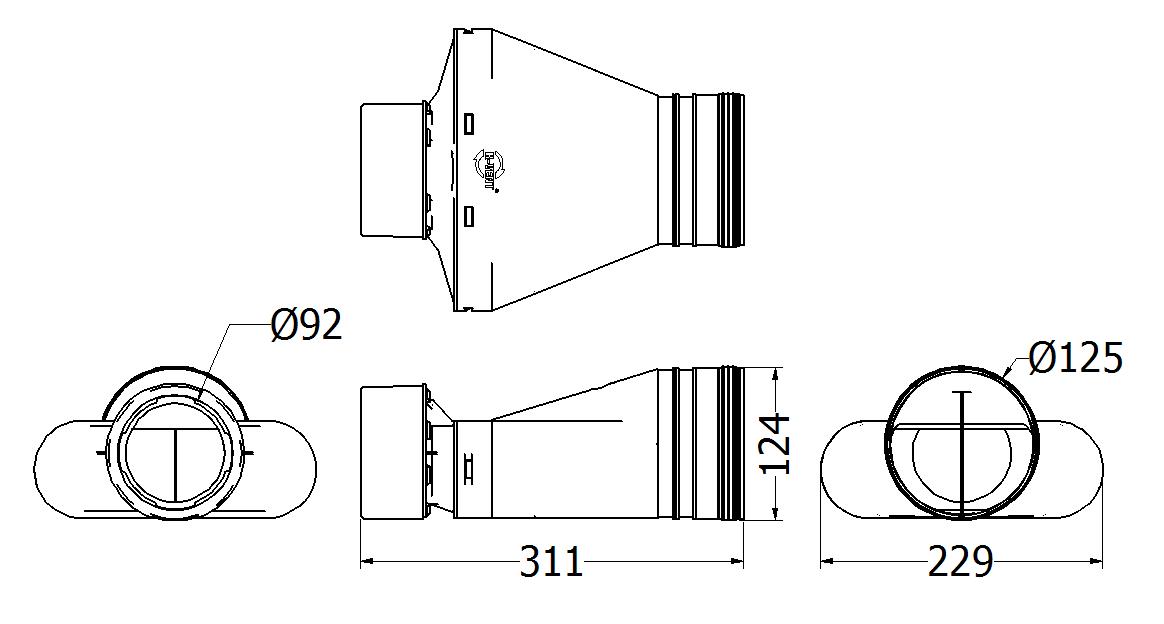

SKRZYNKA ROZPRĘŻNA 1X90 BEZ ANEMOSTATU 125 KĄT 180 - wymiary 25-06-2013
Kod produktuNazwa
XF-TUBE-63VTWVP NeoFlexGold 90 skrzynka rozprężna 1 x 90 bez anemostatu Ø125 kąt 180°

Straty ciśnienia (Podane w tabeli straty ciśnienia nie uwzględniają strat na anemostacie.)

Przepływ powietrza
[m³/h]
Instalacja nawiewna Instalacja wywiewna
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
Ilośc wykorzystanych przyłączy Strata ciśnienia
[Pa]
20 1 1,5 1 1,5
30 1 3,5 1 2,5
40 1 5,5 1 5
50 1 11 1 7
